在2019年的ASMS会议上，赛默飞推出了两款超高分辨质谱仪，分别是：

Orbitrap Exploris™ 480质谱仪

Orbitrap Eclipse™ 三合一质谱仪

作为赛默飞超高分辨质谱产线重要组成部分之一的Q Exactive系列质谱仪代表了扫描速度、高分辨率、质量精度、谱图质量和灵敏度的完美结合，包含多款大家熟知的仪器型号，如Q Exactive Focus、Q Exactive、Q Exactive Plus、Q Exactive HF和Q Exactive HF-X，图1展示了Q Exactive系列Orbitrap质谱仪的不断创新的进化史。

而这次新品Orbitrap Exploris™ 480质谱仪的推出是为了适应下一代的蛋白质组学和精准医学研究，将仪器性能、稳定性、耐久性和易用性推向了一个新的高度，进一步提高实验室的产能的同时，更是将体积减到最小，非凡至简，天才不“繁”。

Orbitrap™ Exploris™ 480

组合型高分辨质谱仪

非凡至简，天才不“繁”

设计宗旨

随着蛋白质组学，尤其是临床大队列蛋白质组学研究的进一步发展，科研工作者对仪器性能的诉求有了进一步的提升，即仪器必须稳定高效的产出高质量的数据。Orbitrap Exploris™ 480质谱仪在设计之初，就将以下四点列为了最重要的考量因素。

1.超高性能

Orbitrap Exploris™ 480是Q Exactive HF-X的升级机型，其绝对性能都是在HF-X的基础上进行优化，例如灵敏度，分辨率和扫描速度等，其蛋白鉴定数量也在不断的打破记录。

2.稳定性和耐久性

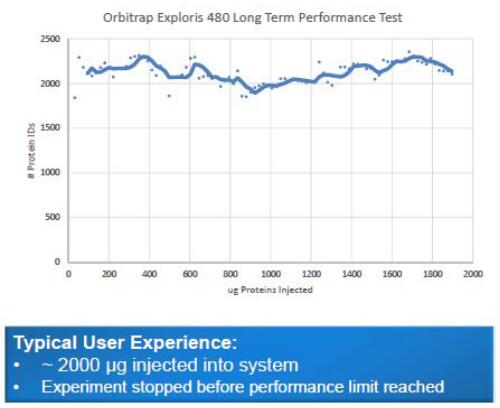

为了提升仪器的稳定性和耐久性，Orbitrap Exploris™ 480的离子传输系统经历了大幅度的改造，并且配合全新的四极杆Rod Switching功能，使得仪器的抗污染能力大幅度提升。从测试结果看持续进样高达2000ug，全细胞蛋白质酶解产物并未出现明显的蛋白质鉴定数量的降低（图2）。

图2.Orbitrap Exploris™ 480的长期性能测试

3.易用性

在易用性方面，Orbitrap Exploris™ 480主要体现在两个层面：

● 操作软件的易用性

该仪器采用了Thermo Fisher TNG (The Next Generation)的软件界面风格，在数据采集软件Xcalibur™中预置了丰富的针对具体应用的方法模板，对于大多数用户来说直接调用模板即可实现高效的数据采集（图3），这一点和Fusion, Fusion Lumos以及Orbitrap ID-X一致。

图3. Orbitrap Exploris™ 480的方法编辑界面和预设方法模板

● 硬件维护的简易性

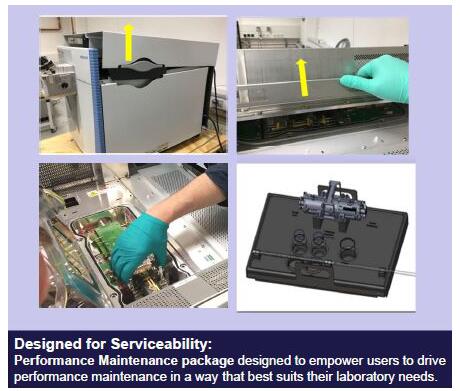

由于整机的离子传输和真空系统进行了全新的工业设计，客户可以很方便的拆装四极杆以及前端的离子传输组件（图4），从而在经过培训的前提下自行清洗和维护离子传输组件。并且赛默飞提供了仪器维护套装，使得客户可以更为轻松和规范的进行仪器的清洗和维护操作。

图4. Orbitrap Exploris™ 480四极杆拆卸流程图

4.可拓展性

Orbitrap Exploris™ 480由于采用了TNG式样的离子源（同Fusion和Fusion Lumos型号），因此可以兼容FAIMS Pro作为在线分级手段进一步提升定性和定量能力。和Fusion以及Fusion Lumos一样，Exploris™ 480也可以在ion funnel和injection filter之间选配荧蒽离子源，从而产生荧蒽正离子用于实时质量校正。

全新的硬件平台

一、更小尺寸，更大升级

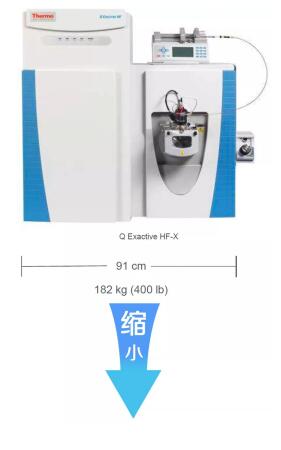

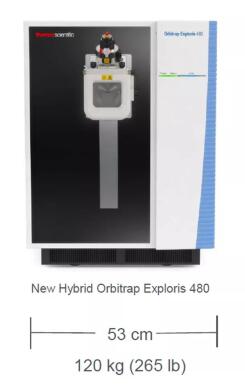

为了实现兼容高性能、稳定性和耐久性，Exploris 480进行了全新的设计，其中最明显的差别就是Exploris 480的体积有了明显的缩小（图5）。

图5. Q Exactive HF-X和Orbitrap Exploris™ 480的体积对比

对应于更小的体积，Orbitrap Exploris™ 480的离子传输和真空系统也进行了全新的设计升级

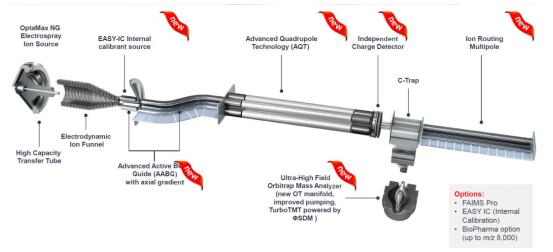

Orbitrap Exploris™ 480的离子传输系统如图6所示，其离子源采用了TNG（The Next Generation）式样，可兼容FAIMS Pro, 其仪器控制软件也改成了TNG式样，从而使得仪器间的方法转移更为顺畅。

图6. Orbitrap Exploris™ 480的离子传输组件

二、全新设计的离子传输系统

● 方形开口传输管（High Capacity Transfer Tube）

后端配合使用电动离子漏斗（Electrodynamic Ion Funnel），高容量离子传输，提高灵敏度。

● 主动离子传输组件（Advanced Active Beam Guide）

改为最新的双弯曲四极杆，一来提高抗污染能力，二来适配缩小了的仪器体积。

● 全新的分段四极杆

进一步提升了灵敏度和选择性，最小的隔离窗口可为0.4u；全新的Rod Switching功能提高抗污染能力，增强仪器的耐久性。

● 多级离子通道（Ion Routing Multipole）

位于C-trap之后，使得离子累积和碎裂的效果更佳。

● Orbitrap质量分析器

经改良后，最高分辨率为480,000，最高扫描速度为40Hz，并且搭载了全新的Turbo-TMT选项，提升在进行TMT10标和11标时的扫描速度。

全新平台的Orbitrap Exploris™ 480在生产阶段经历了极为严苛的质控（图7），从而确保仪器在高性能，稳定性和耐久性上毫不妥协。

图7. 全新的设计和严格的质控使得Exploris 480兼顾高性能和耐久性
