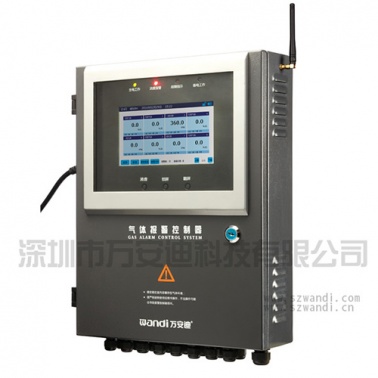

FIX2100 气体报警控制器

产品概述

FIX2100气体报警控制器可适用于标准4～20mA电流信号以及总线制RS485信号的控制与通讯，控制器系统采用先进的高精度单片机处理技术，整机工作状态稳定、测量精度高、通用性强。

FIX2100气体报警控制器连接气体探测器可持续监测环境中的危险气体，根据接收到的输入信号显示被测气体的浓度，并可通过RS-485数字信号与上位机通讯。报警记录可查询、存储，并可通过继电器输出来控制外部设备，如排风系统或其它外部设备。

性能特点

b）2路公共继电器输出（故障报警、一级、二级报警），8路可编程继电器输出；

c）提供与PLC或计算机通讯的RS232 或RS485 以及以太网口的通讯接口；

d) 通过触摸屏操作系统菜单，巡检主显示屏显示测量气体浓度值、报警信息、故障信息、屏蔽信息、存储信息、安装位置等信息；

e)   通过USB可以导出TF存储卡（选配）里面的报警记录以及数据记录；

f )  通过触摸屏进行报警参数设定、屏蔽设定、系统时间设定、通讯参数设定，可以对电流信号进行校准操作，同时也可以对报警声音进行消音；

g)  可配置后备电源（选配），主电和备电自动切换后备电工作状态图标在菜单栏直观显示；

h)  通过菜单可直接查询报警通道号、报警状态和报警时间；

i )  短距离的RTU无线传输方式或不限距离的GPRS无线传输方式都可以通过内置无线模块将实时的检测数据和报警状态传到安全中心（选配）；

主要功能

报警功能：当下列情形发生时，控制器将发出声光报警信号：a）被测气体浓度超过设定的一级(A1低报)报警值时或二级(A2高报)报警值时，蜂鸣器会发出连续的鸣叫声，浓度报警指示灯亮，公共继电器吸合；b）当控制器连接气体探测器线路出现故障，如：无信号输出、传输线路掉线、传输线路短路、气体探测器信号输出超出测量范围时，蜂鸣器会发出连续鸣叫声，同时故障报警指示灯亮，公共继电器吸合；c) 当主电断电，控制器由备电供电时，蜂鸣器会发出短暂鸣叫声，当备电电压不足时，蜂鸣器会发出连续鸣叫声。

自检功能：开机启动时自检，控制器自动对其面板上的指示灯、蜂鸣器进行功能检查。仪器自检菜单也可对状态指示灯、蜂鸣器以及继电器进行功能自检。

数据记录功能：通过菜单可以直接查询历史数据记录以及实时曲线，且可以自定义数据保存间隔时间。当某通道气体浓度超过设定的报警值时，自动记录报警通道号、报警浓度值和报警时间。

参数设定功能：控制器的工作参数可随时查看并修改，包括当前日期/时间、测量范围、分辨率、各级报警值、通道屏蔽、安装位置等。

主、备电自动切换功能：当控制器主电源断电时，能自动切换到备用电源工作；当主电源恢复时，能自动切换到主电源工作；主、备电源的工作状态有指示灯指示。主电源工作时可同时给备用电源充电，备电充满后自动转为浮充状态。

报警输出控制功能：控制器有2个公共报警输出继电器，有8个可编程报警输出继电器。控制消防设备、通风设备、报警设备或其它用途的设备。

 电流校准功能：控制器可对输入的4mA、12mA、20mA电流信号校准，保证信号的及时同步。

通讯功能：控制器有3个RS-485 接口和1个以太网口，可以很方便地把数据传输给其它控制设备、计算机等。控制器默认地址为:5，波特率为:9600。

其他功能：报警通道总数显示、4～20mA电流信号输出等。
