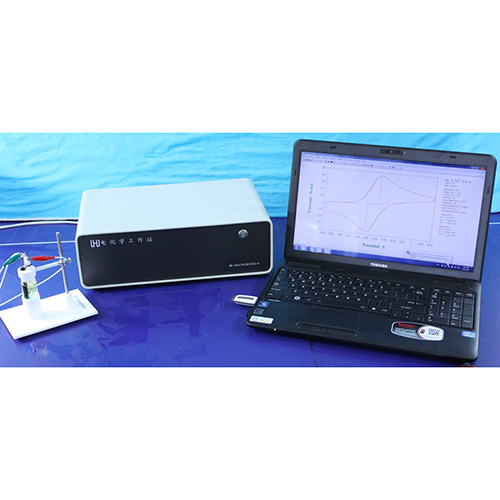

恒电位仪/双恒电位仪

实验参数

· 零阻电流计
· 2，3，4电极结构
· 浮动地线或实地
· 两个通道最大电位范围： ±10 V
· 最大电流：±250 mA 连续（两个通道电流之和）, ±350 mA 峰值
· 槽压：±13 V
· 恒电位仪上升时间： 小于 1 ms, 通常 0.8 ms
· 恒电位仪带宽（-3分贝）：1 MHz
· 所加电位范围：±10 mV, ±50 mV, ±100 mV, ±650 mV, ±3.276 V, ±6.553 V, ±10 V
· 所加电位分辨：电位范围的0.0015%
· 所加电位准确度： ±1 mV,±满量程的0.01%
· 所加电位噪声：< 10 mV 均方根植
· 测量电流范围：±10 pA 至 ±0.25 A， 12量程
· 测量电流分辨：电流量程的0.0015%，最低 0.3 fA
· 电流测量准确度：电流灵敏度大于等于1e-6 A/V时为0.2%，其他量程1%
· 输入偏置电流：< 50 pA

· CV和LSV扫描速度： 0.000001V/s 至 10,000 V/s，双通道同步扫描及采样至10,000 V/s
· 扫描时的电位增量：0.1 mV （当扫速为 1,000 V/s时）
· CA和CC的脉冲宽度： 0.0001 至1000 sec
· CA的最小采样间隔： 1 ms， 双通道同步
· CC的最小采样间隔： 1 ms
· CC模拟积分器
· DPV和NPV的脉冲宽度：0.001 至 10 sec
· SWV频率： 1 至100 kHz
· i-t 的最小采样间隔： 1 ms， 双通道同步
· ACV频率范围：0.1 至 10 kHz
· SHACV频率范围：0.1 至 5 kHz
· FTACV频率范围：0.1 至 50Hz，可同时获取基波，二次谐波，三次谐波，四次谐波，五次谐波，六次谐波的ACV数据
· 交流阻抗： 0.00001 至 1 MHz
· 交流阻抗波形幅度： 0.00001 V 至 0.7 V 均方根值

其他特点

· 自动或手动iR降补偿
· 电流测量偏置：满量程，16位分辨，0.003% 准确度
· 电位测量偏置：±10V，16位分辨，0.003% 准确度
· 外部电位输入
· 电位和电流的模拟输出

· 可控电位滤波器的截止频率： 1.5 MHz, 150 KHz,

15 KHz, 1.5 KHz, 150 Hz, 15 Hz, 1.5 Hz, 0.15 Hz

· 可控信号滤波器的截止频率： 1.5 MHz, 150 KHz,

15 KHz, 1.5 KHz, 150 Hz, 15 Hz, 1.5 Hz, 0.15 Hz

恒电流仪

· 恒电流范围： 3 nA – 250 mA
· 所加电流准确度：如果电流大于 3e-7A时为0.2%，其他范围为1%，±20 pA
· 所加电流分辨率：电流范围的0.03%
· 测量电流范围： ±0.025 V, ±0.1 V, ±0.25 V, ±1 V, ±2.5 V, ±10 V
· 测量电位分辨率：测量范围的0.0015%
Electrometer: 电位计
· 参比电极输入阻抗：1e12 欧姆
· 参比电极输入带宽： 10 MHz
· 参比电极输入偏置电流：<= 10 pA @ 25°C

波形发生和数据获得系统

· 快速信号发生更新速率：10 MHz， 16位分辨
· 快速数据采集系统：16位分辨，双通道同步采样，采样速率每秒1,000,000 点
·  外部信号记录通道最高采样速率1M Hz
·  可拓展扫描电化学显微镜功能

附件

·电极线
·USB通讯线
·电源线
