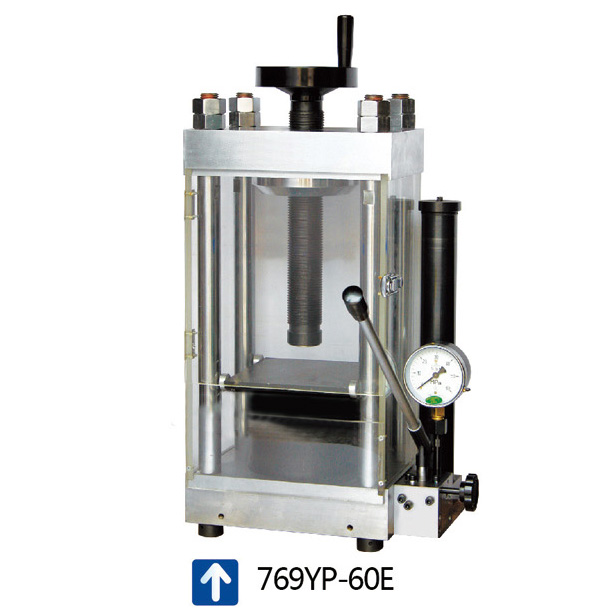

天津科器 手动粉末压片机769YP-60E

售价¥ 降价通知

市场价¥22800
  • 累积评价0人评价

  • 累计销量 5件

  • 赠送积分22800

卖家:平台自营
商家名称    i实验室
在线客服      和我联系
客 服 QQ     QQ
客服邮件
iallab@126.com
客服电话
400-069-1717
所在地区:
上海市

扫一扫,手机访问微商城

推荐精品

最近上新

  • 商品名称:天津科器 手动粉末压片机769YP-60E
  • 商品编号:LAB-0001-0005-TJKQ
  • 品牌:天津科器
  • 上架时间:2019-10-10
  • 商品毛重:155.000千克
  • 库存: 100
  • 压力范围:0~60吨(0~34MPa)
  • 压力稳定性:≤1MPa/5min
  • 压片直径:Φ150mm
  • 活塞行程:40mm
  • 工作空间:220×220×260mm
  • 外形尺寸:445×240×740mm
  • 详细参数>>

应用范围  The scope of application

该仪器主要应用于荧光光谱仪上固体样品制样及各种小型粉末压片成型。广泛应用于催化、硅酸盐、电池、陶瓷及粉末冶金等行业。

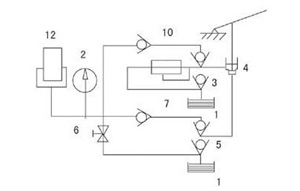

油路原理 Circuit Principle






油筒1中的油,经小活塞4,再经低压阀3、10,高压阀5、7进入大活塞12,压力由压力表2显示,松开放油阀6,大活塞12中的油在压力的作用下回到油筒1中,大活塞12复位。

操作说明 Operating Instructions

松开油筒1的螺钉,拧紧放油阀6,打开防护门15,拉出工作台14,将模具(或受压物品)放在工作台14上,再将工作台14推进去,用丝杠17将受压物品预紧,关上防护门15,摇动小活塞4的压把,给受压物品加压,压至所需压力后,松开放油阀6,将受压物品取出即可。

注意事项 Notes

    (1)使用前必须将油筒1上的螺钉松开(运输时将此螺钉拧紧),松开放油阀6,摇动小活塞4的压把,空打数下以排除系统中的空气。
    (2)用丝杠17预紧受压物品时,力不要过大
    (3)大活塞行程不能超过50mm
    (4)维修时将油筒后座的阀关闭,以免油筒1里的油流出
    (5)加压不允许超过其压力范围,以免发生危险
    (6)油筒1里的油为46#机油

技术指标 Indicators

769YP-60E

技术参数

压力范围

0~60吨(0~34MPa)

活塞直径

Φ150mm

最大活塞行程

40mm

工作空间

220×220×260mm

压力稳定性

≤1MPa/5min

重量

155公斤

外形尺寸

445×240×740mm

压力换算 Pressure conversion

油缸实际压力(吨)

8.8

17.6

26.4

35.2

44

52.8

60

压力表示值(MPa)

5

10

15

20

25

30

34

故障排除 Troubleshooting

故障

原因

排除方式

无压

1、漏油
2、放油阀没拧紧

1、更换密封垫,解决漏油处
2、拧紧
3、将大活塞压至最底部

掉压

1、漏油
2、放油阀口处不严或有异物
3、大活塞3内有残余气体

1、找出微小漏油处,进行排除
2、关闭维修螺钉,然后拧出放油阀杆,用磁铁连接6mm铁棒吸出钢珠,用铁棒一端顶住钢珠,用榔头轻砸铁棒外露出一端,使阀口密封紧密,然后复位
3、旋开活塞顶部的螺钉,并旋紧放油阀手轮,打压至液体油溢出

机器变形

1、压力较高,并长期频繁使用,立柱大螺母松动
2、超过允许压力

1、拧紧立柱或立柱螺母
2、降低使用压力,否则会损坏机器及发生安全事故



售后保障
i实验室出售仪器设备及耗材均为原厂正品,承诺提供“正品保障”服务。
对于在i实验室商城购买仪器设备及耗材的用户均提供商品正规发票。
i实验室出售的仪器设备均享受原厂一年全国联保服务。终身提供维修!
