产品概述

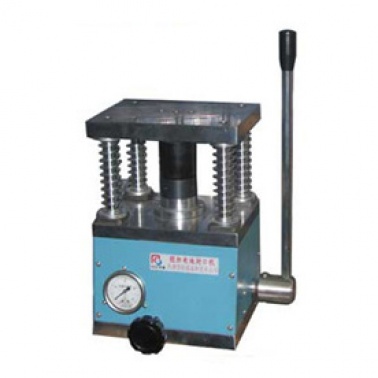

一款小型液压纽扣电池封装机产品，标准配置可用于封装CR2016、CR2032纽扣电池，也可以更换部分模具配件后封装CR2450、CR2012等纽扣电池，具有体积小，操作方便，成型精确等优点，主要应用于电池材料研发的样本制作。

技术指标 Indicators

产品简介

主要应用于实验室电池材料研发的样本制作进行纽扣电池，电容器科研封口，也可用于工厂少批量试产。配置不同的模具还可用于干粉压片，湿粉压片，压制成型，铆接等作业。

配置模具

标准配置可用于2025、2032 扣式电池。也可更换部分模具配件后封装2016、2450、2430 等扣式电池。

主要特点

1.下模采用高精度定位环限位，控制电池封装高度，以免万一封装压力过大，而导致封口杯的损坏。

2.上模封口杯内环设有螺杆弹簧顶心机构，保证万一电池封口时卡住无法取出，只需扭动顶部螺杆即可将纽扣电池强硬顶出。

3.内置安全溢流油阀，可根据需要调整压力，同时可设定压力上限，以防由于误操作导致的压力过大产生的破坏，保证了机器使用安全。

4.内嵌式压力表,可以观察及准确控制封口压力的大小。

5.采用液压式驱动，压力大可达8T，电池封口无振动，无漏液。

6.特殊设计的液压结构，操作省力。

7.精密的模具设计保证封口成型的精确可靠，牢固的钢结构设计，使用稳定安全。

8.体积小，操作方便，可置于手套箱内操作。

9.外形美观，维护简便具有体积小，操作方便，成型精确等优点。

使用方法

1.电池放置：在开模状态下，把电池放入下模定位凹槽内，负极面朝上，放正抚平，手握卸油阀手轮，按顺时针方向旋紧，旋转到限定位置即可。

2.电池封口：上下不断的撬动手摇杆，千斤顶上升加压动模板使模具闭合，当封装压力的压力表读数在70kg/cm2～80kg/cm2 即实现电池封装。

3.取出电池：手握卸油阀手轮按逆时针旋松半圈，封口模具将自动打开，开模后，取出电池即可。（手轮顺逆方向都设有极限位点，可以僻免过旋转而导致卸油阀钢珠密封圈脱出，漏油现象）。

4.电池封口高度限位调节：松开封口限位螺母侧面的4-机米螺丝，旋转螺母调节高度，即可限置电池封口的高度，调节好后紧固侧面的机米螺丝。

技术参数

1.手摇杆操作力度小于6kg

2.正常纽扣电池封装压力的压力表读数在70kg/cm2～80kg/cm2.本机在出厂前已调节好,如在特殊情况需要更大的压力(最大压力200kg/cm2 约8 吨压力)要向厂家咨询后才能调节.

3.采用日本进口模具材质.

4.结构件材质：高强度的铬钢,表面经过环保电镀和喷涂处理永不生锈.

5.外形尺寸：300mm X300mm X 340mm

6.重量：40kg.

保养方法及注意事项

1.经常擦拭导柱和其它运动部位的污垢，保持清洁，加油润滑保持运动顺畅。

2.不用手动封口机时，卸油阀手轮拧松，使动模板回到初始位置。若长时间不用封口机时拆出上模螺丝取出封口模清洗，涂油保持封口成型面清洁光滑。

3.定期检查手动封口机上各部位的螺钉，螺母，销钉等紧固件进行检查，防止松动，防止封口机质量事故及人身事故。

4.运行过程中严禁将手及其它部位伸到导柱、滑板、封口工作的危险区域而产生人身伤害，操作时不允许两人或以上人员操作以免产生误伤。

5.禁止将纽扣电池封装机侧放或倒放，否则很有可能将机内的液压油倒出或泄漏，使机器无法正常使用。
