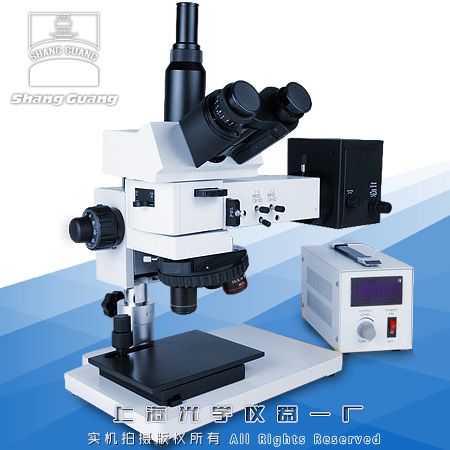

产品用途

　　　工业金相显微镜是针对半导体工业、硅片制造业、电子信息产业、冶金工业需求而开发的。作为高级金相显微镜用户在使用时能够体验其超强性能，可广泛应用于半导体、FPD、电路封装、电路基板、材料、铸件/金属/陶瓷部件、精密模具的检测，可观察较厚的标本。

　稳定、高品质的光学系统使成像更清晰，衬度更好。符合人机工程学要求的设计，使您在工作中感到舒适和放松。

性能特点

1. UIS无限远光学系统。

2. 采用长寿命卤素灯光源的，光效率更高。

3. 明暗场、偏光、微分干涉功能。

4. 采用非球面Kohler照明，增加观察亮度。

5. WF10×（Φ25）超大视野目镜、长工作距离明暗场金相物镜。

6. 可插DIC微分干涉装置的五孔转换器。

技术规格

1.观察头：30°铰链式三目（50mm-75mm）

2.平场目镜：WF10×/25mm

  　　　　　WF10×/20mm,带0.1mm十字分划板

3.平场无限远长工作距离明暗场物镜：

                 5×/0.1B.D/W.D.29.4mm

                 10×/0.25B.D/W.D.16mm

                 20×/0.40B.D/W.D.10.6mm

                 40×/0.60B.D/W.D.5.4mm

4.转换器:带DIC插孔五孔转换器

5.双层移动平台

  平台尺寸: 192mm×141mm

  移动范围：50mm×40mm

6.滤色片:插板式滤色片（绿、蓝、中性）

7.调焦:粗、微动同轴调焦，采用齿轮齿条传动机构 微动格值0.002mm

8.光源:带孔径光栏和视场光栏，卤素灯12V/50W, AC85V-230V，亮度可调节

9.偏光装置:检偏镜可360度转动，起偏镜、 检偏镜均可移出光路

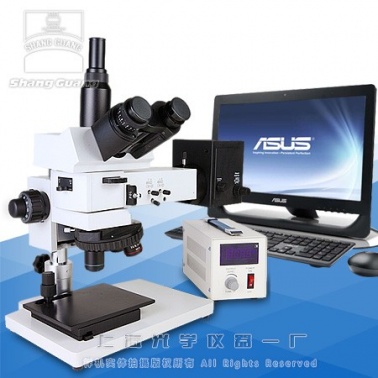

标准成像配置参数(适用102XB-PC)

1.适配镜：直径：59mm,放大倍率：0.5倍  ，内调焦距：0～3mm  调焦后可锁紧

2.摄像机：高速USB2.0接口，可达480Mb/s

 灵敏度：1V/lux-sec(550nm)

 像素点尺寸：2.2μm x2.2μm

 白平衡：自动/手动 一键白平衡，  帧率：40fps

 图象采集分辨率格式：支持8种格式  最大采集分辨率2048×1536

 软件功能：图像显示、图像拍摄、录像和图象处理功能

基本图像软件参数(适用102XB-PC)

1.拍摄图片上加定倍标尺

2.图片可加文字功能

3.图像与标尺及文字合成并保存

仪器成套性

1.显微镜：1台

2.观察目镜筒：1只

3.WF10平场目镜：1对

　WF10X带尺目镜：1只

4.测微尺C1:1片

5.长工作距离明暗场物镜5X、10X、20X、40X：各1只

6.偏光装置：1套

7.滤色片(蓝、绿、黄和磨砂)：1套

8.12V50W卤素灯泡：1只

9.随机文件：1份

选购件

1.测微目镜

2.工作距离明暗场物镜:50×、80×、100×(干)

3.300、500万或900万数码摄像机

3.0.5倍适配镜、数码适配镜、数码相机

4.专业研究级图像分析软件、计算机

5.精密载物台:X-Y行程25mm×25mm,移动精度＜5um,数显手轮最小值:0.1um,360°旋转盘
