产品用途

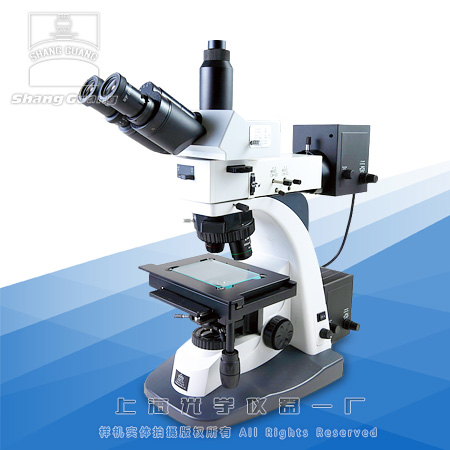

金相显微镜是针对电子信息产业、半导体工业、硅片制造业、冶金工业需求而研发的，作为高级金相显微镜用户在使用时能体验其超强性能；造型新颖、性能良好、使用方便可靠，可供工厂、高等院校、科研机构及电子工业部门作金相、矿相、晶体、微电子、半导体、FPD、电路封装、电路基板、材料、铸件、金属等方面的试验与分析研究之用。

产品特点

1. WF10X（Φ22）大视野目镜，无限远系统金相物镜。

2. 仪器采用了反射和透射两种照明形式，并配有偏光装置。

3. 在反射光照明下可进行明暗场和偏光观察，又可在透射光照明下作明暗场观察。

4. 本仪器可选配摄影装置与显微镜相连接拍摄照片等。

技术规格

1.机械筒长160mm

2.无限远明暗场金相物镜

  a.放大倍率：5X、10X、20X、40X（选购）、50X、100X（选购）

  b.数值孔径（N.A）：0.1、0.25、0.40、0.6、0.55、0.9

  c.工作距离（mm）：29.4、16、10.6、5.4、5.1、4

3.目  镜:10X、12.5X（选购）、16X（选购）

  视场直径：φ22mm、φ15mm、 φ11mm

4.无限远三目镜筒放大倍率为1×。

5.显微镜总放大倍率:50X-1600X

6.载物台：双层移动平台，平台尺寸：182×151mm，移动范围76×51mm

7.调焦粗、微动同轴调焦，采用齿轮齿条传动机构，微动格值0.002 mm

8.可配备DIC观察装置

标准成像配置参数(10XB-PC含有)

1.适配镜：直径：59mm,放大倍率：0.5倍  ，内调焦距：0～3mm  调焦后可锁紧

2.摄像机：高速USB2.0接口，可达480Mb/s

 灵敏度：1V/lux-sec(550nm)

 像素点尺寸：2.2μm x2.2μm

 白平衡：自动/手动 一键白平衡，  帧率：40fps

 图象采集分辨率格式：支持8种格式  最大采集分辨率2048×1536

软件功能：图像显示、图像拍摄、录像和图象处理功能

基本图像软件参数（10XB-PC含有）

1.拍摄图片上加定倍标尺

2.图片可加文字功能

3.图像与标尺及文字合成并保存

仪器成套性

1.显微镜主体：1台

2.三目镜筒：1只

3.10X目镜：1对

4.无限远金相物镜：5X、10X、20X、50X：各1只

5.玻璃载物片：1片

6.滤色片（黄、绿、淡蓝）：各1片

7.进口灯泡12V50W：2只

8.随机文件：1套

9.0.5倍适配镜：1只（10XB-PC含有）

10.YH-3001摄像头：1套（10XB-PC含有）

选购件

1.目镜：12.5X、16X目镜；10X测微镜、测微尺(格值：0.01mm)

2.300、500万或900万数码摄像头

3.0.5倍适配镜、数码适配镜、数码相机

4.专业研究级图像分析软件、计算机
