产品用途

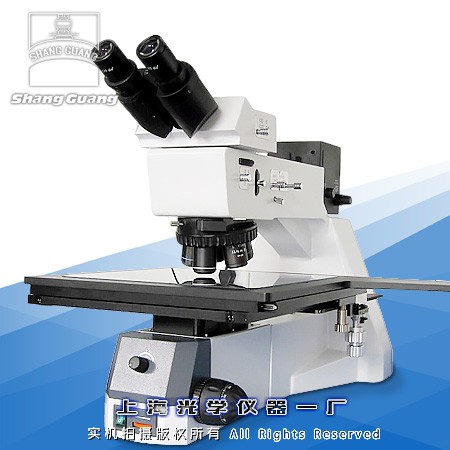

　 正置(明暗场)芯片检查显微镜广泛的应用于透明，半透明或不透明物质，比如金属陶瓷、电子芯片、印刷电路、LCD基板、薄膜、纤维、颗粒状物体、镀层等材料表面的结构、痕迹，都能有很好的成像效果。

产品特点

1. 采用了UIS高分辨率、长工作距离无限光路校正系统的物镜成像技术。

2. 拓展了物镜的复用技术，无限远物镜与所有观察法相兼容包括明暗视野法、偏光法，并在每一观察法中均提供高清晰的图像质量。

3. 采用非球面Kohler照明，增加观察亮度。

4. WF10X（Φ25）超大视野目镜，长工作距离明暗场金相物镜。

显微镜技术规格

1.镜筒：30°倾斜

2.高眼点目镜：WF10X/Φ25mm

3.无限远长工作距离明暗场物镜：5×/0.1B.D/W.D.29.4mm

                            　10×/0.25B.D/W.D.16mm

                            　20×/0.40B.D/W.D.10.6mm

                        　    40×/0.60B.D/W.D.5.4mm（选购）

50×/0.55B.D/W.D.5.1mm

                           　 100×（干）/0.80B.D/W.D.3mm（选购）

4.转换器：五孔

5.工作台尺寸：311mm*352mm，移动范围：250mm×250mm

6.调焦：粗微动同轴，范围36mm，微动0.002mm

7.光源：垂直照明，带孔径光栏和视场光栏，卤素灯12V/100W，AC85V-230V亮度可调节

8.DIC装置：偏光装置、明暗场转换

标准成像配置参数(适用于8xb-pc)

1.适配镜：直径：59mm,放大倍率：0.5倍  ，内调焦距：0～3mm  调焦后可锁紧

2.摄像机：高速USB2.0接口，可达480Mb/s

 灵敏度：1V/lux-sec(550nm)

 像素点尺寸：2.2μm x2.2μm

 白平衡：自动/手动 一键白平衡，  帧率：40fps

 图象采集分辨率格式：支持8种格式  最大采集分辨率2048×1536

 软件功能：图像显示、图像拍摄、录像和图象处理功能

基本图像软件参数(适用于8xb-pc)

1.拍摄图片上加定倍标尺

2.图片可加文字功能

3.图像与标尺及文字合成并保存

仪器成套性

1.显微镜主体：1台

2.目镜筒：1只

3.10X目镜：1对

4.无限远长工作距离明暗场物镜5X、10X、20X、50X:各1只

5. 0.5倍适配镜：1只 (仅8XB-PC标配)

6. YH-3001摄像头：1套 (仅8XB-PC标配)

7.随机文件：1套

选购件

1.目镜：12.5X目镜；10X测微镜、测微尺(格值：0.01mm)

2.无限远长工作距离明暗场物镜：40X、100X(干)

3.500万或900万数码摄像头

4.数码适配镜、数码相机

5.专业研究级图像分析软件、计算机
