产品用途

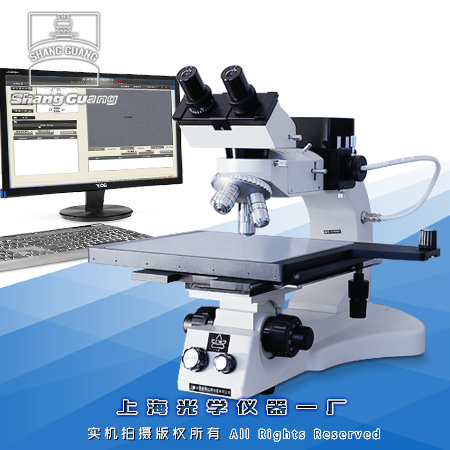

　　大平台检测显微镜是专为IT行业大面积集成电路，晶片的质量检测而设计开发制造的，主体为正置式，三目镜筒，比传统的显微镜更适合于观察。适用于电子、机械、化工、科研、院校等部门，以及金相技术检验、失效分析等。

产品特点

1. 放大倍数：40X-500X

2. 超大型载物台，样品可以大范围的快慢速移动，扩大检测领域的使用范围

技术规格

1.目镜筒：三目镜

2.目镜:10X、12.5X(选购)

3.视场直径(mm):18、15

4.金相物镜

a.放大倍数：4X、10X、20X、40X

b.数值孔径(N.A):0.10、0.25、0.40、0.65

c.有效工作距离(mm):17.912、6.544、1.05、0.736

5.介 质:干

6.物镜转换器：四孔式

7.总放大倍率:40X-400X

8.载物台面积:352mm*256mm

  纵向移动行程：200mm； 横向移动行程：200mm

9.粗微动调焦范围 25mm,微调转动一圈样品升降0.2mm,格值0.002mm

10.光源：卤素灯6V20W，内藏式连续调光电源

标准成像配置参数

1. 适配镜：直径：59mm,放大倍率：0.5倍  ，内调焦距：0～3mm  调焦后可锁紧

2. 摄像机：高速USB2.0接口，可达480Mb/s

3. 灵敏度：1V/lux-sec(550nm)

4. 像素点尺寸：2.2μm x2.2μm

5. 白平衡：自动/手动 一键白平衡，  帧率：40fps

6. 图象采集分辨率格式：支持8种格式  最大采集分辨率2048×1536

7. 软件功能：图像显示、图像拍摄、录像和图象处理功能

基本图像软件参数

1.拍摄图片上加定倍标尺

2.图片可加文字功能

3.图像与标尺及文字合成并保存

仪器成套性

1.显微镜主体：1台

2.三目镜筒：1只

3.10X目镜：1对

4.物镜4X、10X、20X、40X:各1只

5.0.5倍适配镜：1只

6.YH-3001摄像头：1套

7.随机文件：1套

选购件

1.目镜：12.5X目镜；10X测微镜、测微尺(格值：0.01mm)

2.长工作距离金相物镜：50X、80X、100X(干)

3. 500万或900万数码摄像头

4.数码适配镜、数码相机

5.专业研究级图像分析软件、计算机
