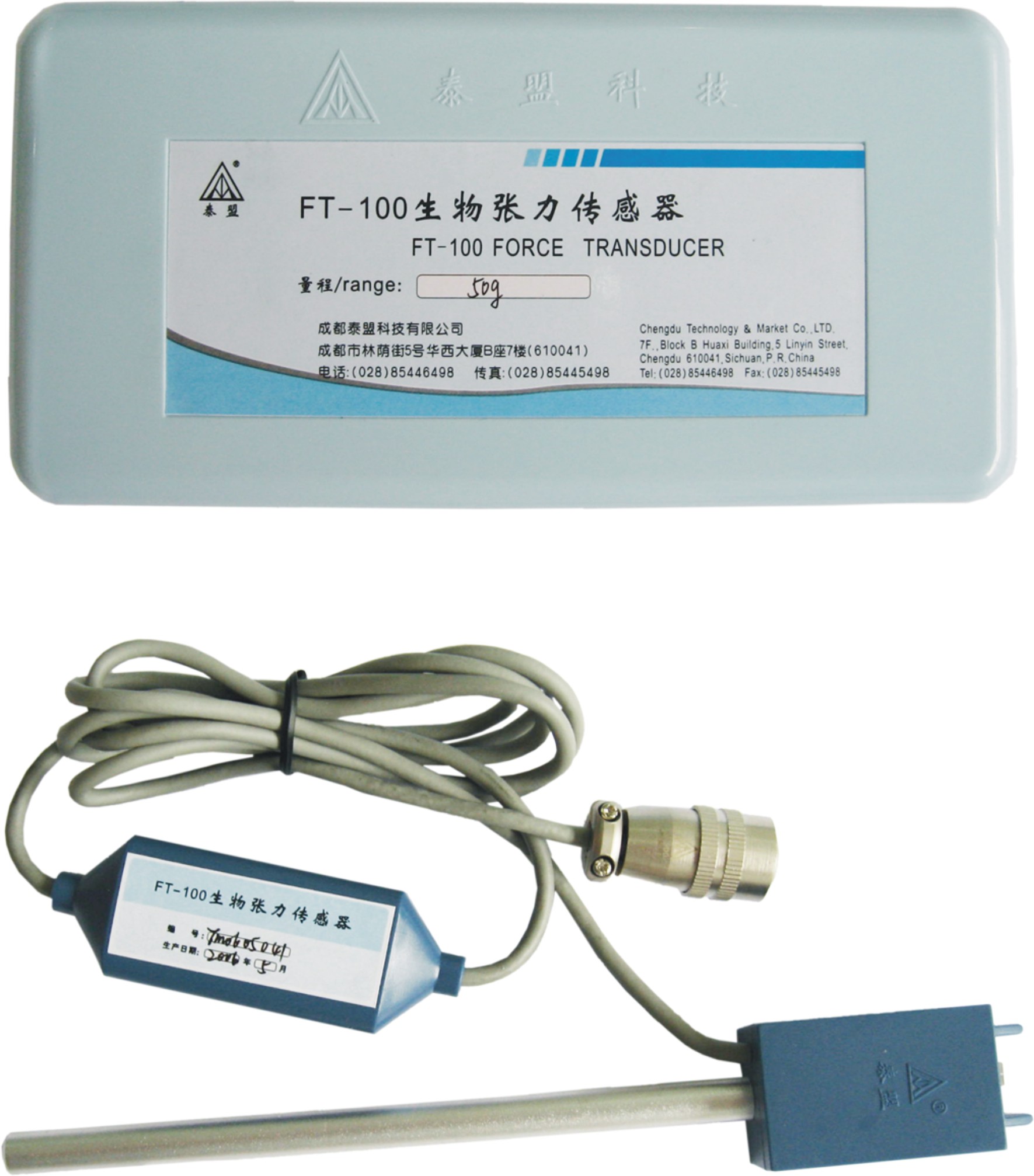

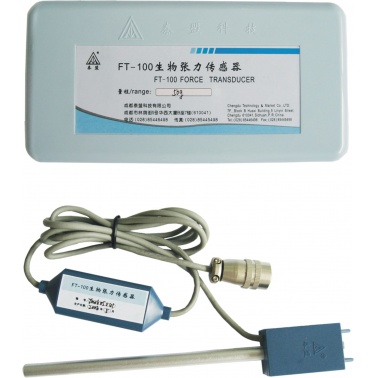

FT-100 生物张力传感器

一、 简介

FT-100生物张力传感器是一种用途广泛的微张力传感器，它具有灵敏度高、线性度好、使用方便、测量可靠等特点，可以用于肌肉张力、呼吸率、液滴计数等生理指标测量过程中，亦用于某些物理测量过程中。

二、 电路连接方式

三、 使用方法

1.  传感器的安装:根据测力的方向，将FT-100生物传感器的固定杆固定在合适的支架上，即要保证力的方向和力的敏感梁（弹簧片）的平面垂直，又要保证传感器的受拉力方向正确。

2.  调零:调节调零电位器使FT-100在不受力时输出为0mV

3.  定标:FT-100为预定标式，使用时无需再用砝码定标。

4.  测力:测力的方向应与弹簧片垂直。

5.  测量完毕，拆下传感器，清洗干净，装入盒中。

四、 技术指标

     1．量程；0—10g; 0—50g; 0—100g等多种，详见传感器标签。

2. 满量程输出:50mV

3. 工作电压: ±3 V～±3.5 V

4. 非线性误差:≤0.5%

5. 重复性误差: ≤0.5%

6. 灵敏度温漂: ≤0.05%℃

 7. 零位温漂: ≤0.5%H

 8. 绝缘电阻:＞500MΩ

 9. 工作温度:5℃—40℃

五、 注意事项

1.  测力时过负荷量不超过满量程的20%。

2.  传感器内不得灌入液体，否则将可能损坏。

3. 传感器避免跌落和撞击，调零时不得用力太大，否则电位器易损坏。

4. 使用时，应保证测力的方向正确。

5. 传感器不得摔打或抛扔，以免损坏。

       6. 用中性清洗剂软布轻轻擦拭。

       7. 干燥通风处保存。
