产品特性

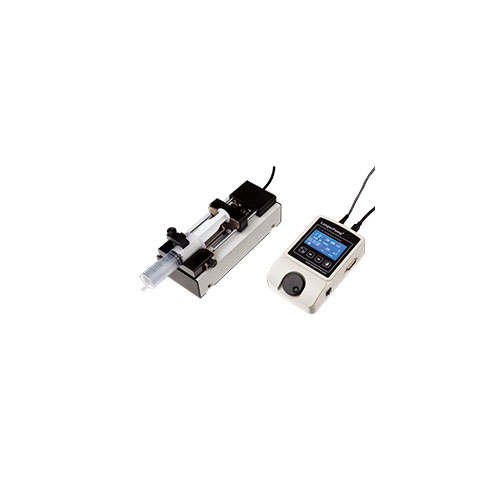

TJ-3A /W0109-1B是一款单通道微量注射泵，主要在实验室使用，控制器和执行单元为分体结构。TJ-3A /W0109-1B注射泵结构紧凑、功能强大、操作便捷。它可安装mL规格的多种标准注射器，行程控制和超宽范围的线速度（7.9μm/min～79.4mm/min）可满足不同用户的应用。分体式结构，便于随意安装、组合和扩展，大大适应了用户的各种操作需求；适用于不同应用领域的实验需要。

该产品已通过CE认证

可安装mL规格的多种标准注射器，行程控制和超宽范围的线速度（7.9μm/min～79.4mm/min）可满足不同用户的应用。分体式结构，便于随意安装、组合和扩展，大大适应了用户的各种操作需求；适用于不同应用领域的实验需要

功能特点

1. 自定义注射器：可储存四个用户自定义的注射器内径

2. 可从列表中选择注射器或者直接输入注射器内径确定注射器

3. 线性推力输出：全程＞90N

4. 信号输出功能：两路OC门开关信号输出，指示泵的启/停和方向

5. 流量校正功能：通过校正操作得到更为准确液量

6. 注射器保护功能：通过调整限位块位置，可以保护注射泵免受损伤

7. 块进(退)功能：全速灌注或抽取液体

8. 采用485通讯总线可与上位机相连，通过后台对其进行控制

9. 外控输入接口：外部启/停制输入

10. 控制输出接口：两路OC门开关信号输出，指示泵的启/停和方向

技术指标

1. 工作模式：注射、抽取、先注射后抽取、先抽取后注射、连续

2. 执行单元数量：1

3. 最大行程：90mm

4. 行程分辨率：0.165μm

5. 线速度范围：7.94μm/min-79.4mm/min(流量=线速度×注射器内截面积)

6. 线速度调节分辨率：7.94μm/min

7. 行程控制精度：误差≤±0.5%(行程≥最大行程的30%时)

8. 额定线性推力：＞90N

9. 注射器选择：内置主要厂家、主要型号注射器供选择

10. 注射器自定义：可储存四个用户自定义的注射器内经值

11. 流量校正：通过校正程序获得准确液量

12. 运行参数设置：分配液量、注射时间、抽取时间、间隔时间、分配次数等，各通道可单独设置，可以让所有通道采用指定通道的参数。

13. 启动参数设置：各执行单元单独启动、各执行单元分别延时启动、各执行单元同步启动

14. 显示参数选择：液量、流量或线速度

15. 掉电记忆：重新上电后可选择是否按照掉电前的状态继续进行工作

16.快进(退)功能：全速注射或抽取液体

17. 状态信号输出：2路OC门信号输出，用于指示启/停和方向状态

18. 控制信号输入：3路TTL电平信号输入，用于控制启停、快进、快退

19. 通信接口：RS485

20. 控制器外形尺寸：170×108×65(mm)

21. 控制器重量：0.5kg

22. 执行单元外形尺寸：245×100×95(mm)

23. 执行单元重量：1.3kg

24. 使用电源：AC 90V-260V/10W

25. 工作环境温度：0℃-40℃

26. 工作环境相对湿度：＜80%

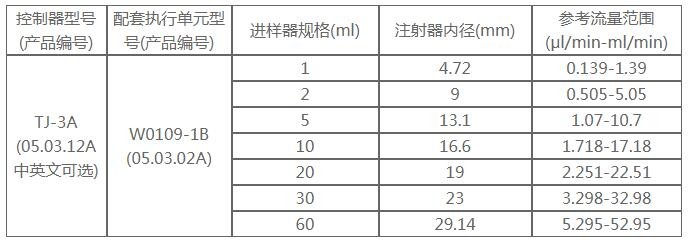

其他参数
