产品特性

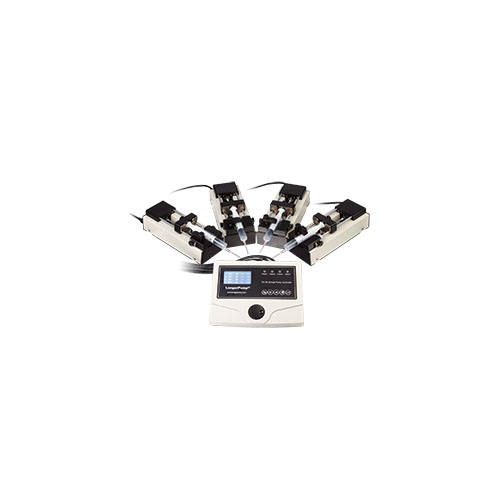

TS-1B/4*W0109-1B是一款四通道推拉模式注射泵，通道数目可选，最多可扩展为4通道，主要在实验室使用，控制器和执行单元为分体结构。TS-1B/ 4*W0109-1B注射泵系统控制精密、结构紧凑、功能强大、操作便捷。该注射泵可安装多种规格的标准注射器，精确的行程控制和超宽范围的线速度(7.9μm/min-79.4mm/min)可满足不同用户的应用。相对独立的执行机构，便于随意安装和组合，大大适应了用户的不同操作需要；强大的系统控制功能，使更广泛，更复杂的工作任务得以实现，适用于各个应用领域的实验需要，该产品已通过CE认证

四通道推拉模式注射泵，主要在实验室使用，控制器和执行单元为分体结构。相对独立的执行机构，便于随意安装和组合，大大适应了用户的不同操作需要；强大的系统控制功能，使更广泛，更复杂的工作任务得以实现，适用于各个应用领域的实验需要。

系统主要功能

1. 参数设置功能：可分别对四个通道设置不同的工作参数
2. 参数存储功能：保存各个通道的运行参数
3. 运行控制功能：可分别控制每个执行机构单独工作，也可控制多达四个执行机构同时工作或分时工作
4. 通道拷贝功能：可让所有通道的执行机构按照拷贝通道的参数进行工作
5. 延时启动功能：可分别控制各个通道的执行机构开始工作的延时时间
6. 掉电记忆功能：重新上电后可选择是否按照掉电前的状态继续进行工作
7. 堵车保护功能：当有一个执行机构因意外被停止灌注或抽取时，系统鸣笛报警并停止工作
8. 外控功能：有一路外部启停控制的信号。信号为脉冲方式，每触发一次启停状态进行一次变换
9. 每个通道均有两路OC门输出，用来指示该通道执行机构的启停及方向状态
10. 通讯功能：具有RS485通讯接口，可通过上位机后台对其进行控制
11. 注射器保护功能：通过调整限位块位置，可以防止注射器受损

各通道主要功能

11. 注射器选择功能：可从列表中选择不同厂家，不同规格型号的注射器
12. 注射器自定义功能：用户可自定义并储存单通道的四组注射器內径值
13. 工作模式设置功能：灌注，抽取，先灌注再抽取，先抽取后灌注，连续五种模式可选
14. 运行参数设置功能：可设置分配液量，灌注时间，抽取时间，间隔时间及分配次数多个参数
15. 显示方式选择功能：主工作界面可选择显示不同的参数：液量，流量，线速度
16. 快进快退功能：全速灌注或抽取液体
17. 流量校正功能：通过校正程序，可以分配到更加精确的液量

技术指标

1. 工作模式：注射、抽取、先注射后抽取、先抽取后注射、连续
2. 执行单元数量：1-4
3. 最大行程：90mm
4. 行程分辨率：0.165μm
5. 线速度范围：7.94μm/min-79.4mm/min(流量=线速度×注射器内截面积)
6. 线速度调节分辨率：7.94μm/min
7. 行程控制精度：误差≤±0.5%(行程≥最大行程的30%时)
8. 额定线性推力：＞90N
9. 注射器选择：内置主要厂家、主要型号注射器供选择
10. 注射器自定义：可储存四个用户自定义的注射器内经值
11. 流量校正：通过校正程序获得更为精确的液量
12. 运行参数设置：分配液量、注射时间、抽取时间、间隔时间、分配次数等，各通道可单独设置，可以让所有通道采用指定通道的参数。
13. 启动参数设置：各执行单元单独启动、各执行单元分别延时启动、各执行单元同步启动
14. 显示参数选择：液量、流量或线速度
15. 掉电记忆：重新上电后可选择是否按照掉电前的状态继续进行工作
16. 快进(退)功能：全速注射或抽取液体
17. 状态信号输出：2路OC门信号输出，用于指示启/停和方向状态
18. 控制信号输入：3路TTL电平信号输入，用于控制启停、快进、快退
19. 通信接口：RS485
20. 控制器外形尺寸：235×178×74(mm)
21. 控制器重量：0.8kg
22. 执行单元外形尺寸：245×100×95(mm)
23. 执行单元重量：1.3kg
24. 使用电源：AC 90V-260V/40W
25. 工作环境温度：0℃-40℃
26. 工作环境相对湿度：＜80%

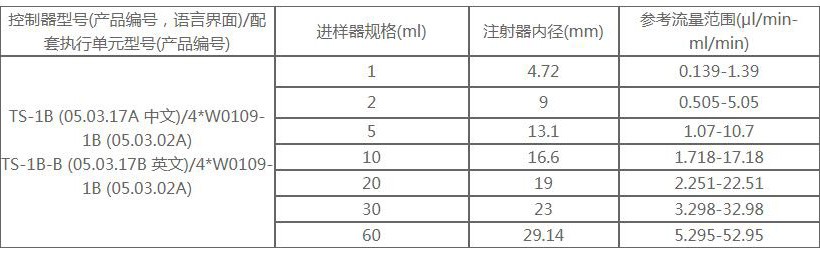

其他参数
