背景

 以计算机为中心的信号采集与处理系统在机能学实验中的应用经过20多年的发展已经非常成熟，到今天为止，几乎完全取代了传统的笔试二道记录仪。从90年代中期开始的近20年，不仅是生物信号采集与处理系统发展的20年，也是世界范围内计算机网络和信息化发展的20年。目前的生物信号采集与处理系统只是计算机化了，但没有网络化以及信息化，从某种意义上讲已经落后于这个时代。

产品简介

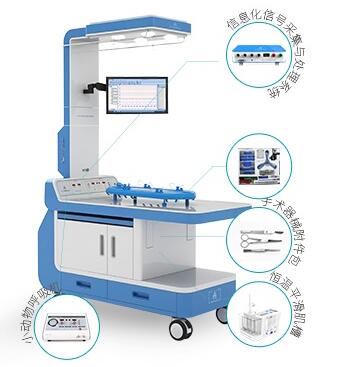

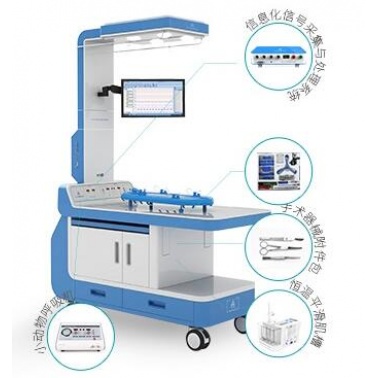

BL-420i信号采集与处理系统采用一体化设计原则，同时集成了可移动实验平台、生物采集系统、呼吸系统、测温系统、照明系统以及同步演示系统。实验数据、报告处理无纸化，协助教师进行实验信息化管理。帮助科研工作者获取更客观、全面的实验数据，可运用于各项生理学、药理、病理生理学等实验。

产品特性

● 一体化设计：BL-420I系统采用一体化设计，同时集成了可移动实验平台、生物采集系统、呼吸系统、测温系统、照明系统以及同步演示系统。

● 实验过程的全程监控：集成的摄像系统可以全程监控和录制实验过程，对于生理实验教学起到示范和监督的作用。

● 实验数据的无纸化管理：实验数据、报告都可以通过网络传输到后台进行无纸化保存、批阅和管理。

产品性能指标

一、硬件参数

1.     整机外形尺寸：1520mm×740mm×2110mm（长*宽*高）；

2.     实验台操作面积：1220mm×740mm（长*宽），实验台面离地高度：840mm；

3.     输液架离台面高度：1100mm，输液架移动范围：两侧≤840mm；

4.     实验台面材质：ABS工程塑料，实验台面下屏蔽层：1200mm×720mm×0.3mm（长*宽*高）不锈钢层，与外部接地端相连接；

5.     移动滚轮：带自锁式万向移动滚轮，整个操作平台可移动；

6.     可伸缩固定支柱：带可伸缩平台固定支柱，保证实验平台的平稳固定；

7.     环境温度测量精度：0.1℃；

8.     小动物肛温测量精度：0.1℃；

9.     内置呼吸机潮气量：0.1～99.9ml可调；

10.    内置摄像系统：配摄像万向支架，1080P高清摄像头等；

11.    实验照明系统：4×12W，自然光LED灯，方向可调；分组开关，桌面照度1000～10000LUX可调；

12.    外部接口：2个USB接口，1个网线接口，8个220V电源插口；

13.    采样通道接口：4个物理采样通道，1个12导联全导联心电接口；

14.    物理采样通道扩展功能：仅占用1个物理通道即可同时采集多达8道信号，扩展无线传感器，可无线采集人体体位、心电、呼吸、肺活量、脉搏、血氧、收缩压、舒张压等信号；

15.    传感器自动识别：系统自动识别连接的传感器类型，自动按传感器类型设置采样参数，同时在软件界面上有具体提示界面；

16.    量程：±50μV ~±1V；

17.    滤波器：DSP硬件、5阶贝塞尔滤波器：

        1）低通：1、2、5、10、20、50、100、200、500、1k、2k、5k, 10k,20k, 50k，合计15档 ；

        2）高通（时间常数）：DC、5S、2s、1s、0.5s、0.2s、0.1s、0.05s、0.02s、0.01s、0.005s、0.002s、0.001s，合计13档 ；

        3）50Hz带阻：0DB、6DB、17DB、30DB可调；

18.    最大采样率：800KHz；

19.    AD转换器：16位4通道同步采样；

20.    等效输入噪声：电压峰峰值< 2.0μV，信噪比：> 100dB；

21.    环境监测功能：可实时监测温度、湿度、大气压，并同步记录到实验数据文件中；

22.    设备使用情况记录：自动记录设备使用情况，包括首次使用日期，最近使用日期，累计使用时间和次数等，使用情况记录到硬件中；

23.    具有监听、记滴功能；

24.    设备内置高级程控刺激器

       1）  波形：三角波、方波、正负方波、正弦波或用户编辑波形；

       2）  模式：恒流、恒压两种输出方式；

       3）  电压：-110V~110V；

       4）  电流：-50mA~50mA。

二、软件参数

1.     软件显示通道数：1~64通道可变，同时采集并显示12导联心电波形；

2.     同时反演文件数：4；

3.     采样和反演同时进行：在信号实时采集过程中，可以同时打开以前记录的文件进行查看、对比、分析等操作；

4.     反演文件时，可以在播放反演波形的同时播放信号声音，比如播放减压神经放电声音；

5.     通道差异化采样率：不同通道可设置不同采样率进行数据采样、不同采样率的信号可同步记录及同步显示；

6.     文件列表窗口：用户直接点击列表文件打开反演文件；

7.     浮动快速启动窗口：用户直接启动停止实验方便操作；

8.     软件外观：可由用户改变，可打开或隐藏信息显示、刺激、快速启动、文件列表等窗口，所有窗口可在屏幕范围内移动；

9.     具有在线实验报告编辑功能；

10.    实验报告、数据上传和下载（用户需配置实验室信息管理系统）：实验数据上传到数据中心，实验设备使用情况可收集并上传至实验室信息管理系统进行统计；

11.    软件实验模块内嵌web电子教材：

        1)   实验目的和原理：生动形象的Flash或图片讲解实验原理，

        2)   实验对象：认识实验动物，了解该动物在实验中的意义，

        3)   实验器材：学习实验设备和器材的使用，

        4)   实验步骤：详细的实验步骤描述

        5)   思考题：涵盖原理与实验步骤的问题思考，

        6)   实验操作视频：高清视频指导实验过程；

12.   软件直接与虚拟仿真实验中心连接（用户需配置虚拟实验仿真中心）：为学生展示更多实验知识；

13.    软件自动升级功能：软件自动搜索服务器上的最新版本软件并提醒用户升级，用户确认后可自动升级；

14.    用户意见自动收集：软件中含用户意见收集窗口，用户输入的任何意见可直接传到软件开发商；

15.    多媒体视频录制功能；

16.    数据导出：可导出原始实验数据及分析结果；

17.    通用数据处理：微分、积分、频率直方图、序列密度直方图、非序列密度直方图、频谱分析、平均血压、记滴趋势分析以及基于包络算法的心率曲线分析等；

18.    专用数据处理：血流动力学实验参数的分析、心肌细胞动作电位参数的测量、心功能参数分析，人体肺通气功能测量，突触后电位分析，心率变异分析，心电向量图分析等；

19.    心率变异分析：Lorenz图分析，RR间期直方图分析，RR间期差值分析，速度图分析，功率谱分析等；

20.    数据测量：单点测量、带Mark标记的两点测量、区间测量、实时测量，可测量出波形的最大、最小、平均值，时间、频率、面积等参数；

21.    药理学参数计算工具：苯海拉明的拮抗参数（PA2、PD2）测定功能，按照Bliss法计算LD50、ED50值、计算t检验和半衰期值。

22.    固件自动升级：软件会判断硬件产品上固件软件是否为最新版本，对低版本的固件自动完成升级；

23.    软件功能配置：文件路径、软件外观等信息可以通过统一配置界面进行修改，在该界面上还能查看系统详细信息。
