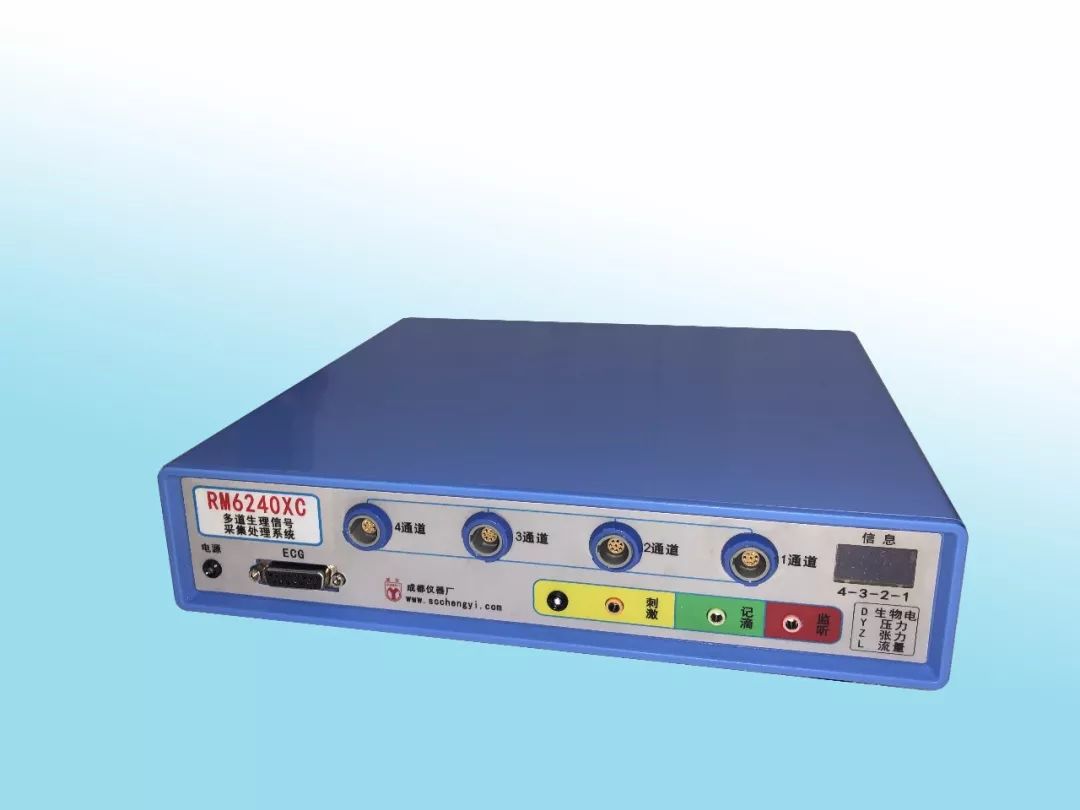

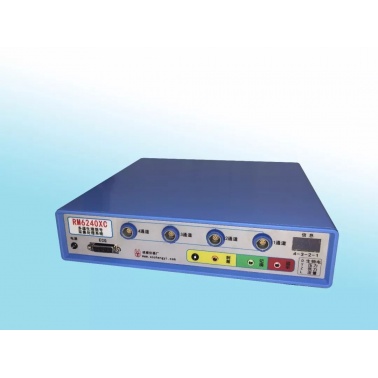

RM6240XC 多道生理信号采集处理系统

硬件指标：

1.计算机软件著作权登记证书。登记号：2012SR137470

2.仪器小巧并采用一体化抗干扰电源,电源交流220V，除机箱内置变压器外，外部无需接任何变压器，从而确保仪器在做任意生物电实验时，无须外接任何地线都能确保其显示的生物电信号的清晰和准确。从而保证本机抗干扰性能及准确度。

3.仪器具有4个通道，所有通道均为多功能全程控隔离型放大器。每一通道的放大器均可作生物电放大器、血压放大器、桥式放大器使用，还可作肺量计、温度计等。且每个通道拥有独立的硬件模块，互相独立，大大加大了通道间的抗干扰能力，同时也为仪器养护维修带来了很大方便。

4.采用高精度16位A/D转换芯片，单通道硬件最高采样率1000kHz；硬件最低采样率0.01Hz。四通道连续采样时最高采样频率200kHz ，且实时采样的过程中可以根据需要来改变采样率。扫描速度：0.01ms/div—3200s/div。

5.放大器输入电阻≥１００MΩ（双端输入）及5０MΩ（单端输入）、共模抑制比≥100dB、噪音≤±1μＶ(RMS)或≤±3μＶ（P-P)。频响：DC~20kHz。输入范围：5μＶ~1V。

灵敏度：a)生物电模式：20uV/div~500mV/div

           b)血压模式3.6-360(mmHg/div)

               0.36-180(mmHg/div)(高灵敏度换能器)

6.交、直流具有相同的增益：量程500mv、200mv、100mv、50mv、20mv、10mv、5mv、2mv、1mv、500uV、200uV、100uV、50uV、20uV、10uV档可调；可直接输入10V电信号而放大器不饱和。

7.低通滤波（硬件）：0.3 Hz、 3 Hz 、10Hz、30Hz、100Hz、500Hz、1kHz、3kHz、10 kHz、OFF（20kHz）。

具有5阶以上的滤波方式。

8.时间常数（硬件）：

0.001s、0.002s、0.02s、0.2s、1s、5s、DC。

9.光电隔离程控刺激器的主要技术要求：具备单刺激、串单刺激、连续单刺激、双刺激、串双刺激、连续双刺激、定时刺激、强度递增刺激、频率递增刺激、波宽递增刺激、强间隔递增刺激、自动串双刺激等刺激模式。最大负载电流：100 mA、具备正电流、负电流输出方式，可编程输出三角波、正弦波等刺激波。满足国家对实验安全用电标准、不会因为误操作导致电击。输出电压<=50V，以满足国家安全用电标准(另可外接同步刺激器达到120V，50mA）。

10.数字滤波模式：

1）滤波参数可调的高通、低通、带通、带阻。

2）有阶数可调的零相移数字滤波。

11.硬件系统包含ECG全导联导联卡，可开启全导联模式同时观测12通道的心电图，同时还可以将前4个通道用作物理通道，独立完成信号采集，此时将同时显示16个通道的波形（含4个物理通道数据和12个全导联心电图数据）。导联方式共12种：Ⅰ、 Ⅱ 、Ⅲ、aVR、aVL、 aVF、V1、 V2、V3、V4、V5、V6。

12.实验环境数据检测功能，在操作软件中，实验信息中测量并添加当前实验的环境温度、大气压、湿度，做为仪器实验的环境参数。仪器面板配有1寸OLED液晶屏显示当前实验环境信息。

13.具备服务器端和医学网络管理教学系统，支持多媒体信息的网络教学功能。集电脑教室的同步教学、控制、管理、音视频广播、网络考试等功能于一体，并能同时实现屏幕监视和远程控制等网络管理的目的。软件系统可集成了虚拟仿真实验系统，可进行仿真实验教学。

14.通过物理输入通道口，并配套RM2000运动生理监测系统，可以将一个通道扩展为多个信号采集通道，一次性可以完成：心率、呼吸率、体温、血氧饱和度、收缩压、舒张压、运动数据（步数）、能量消耗（卡路里）等一系列生理信号数据，并通过软件对这些信号对运动生理进行分析并给出实验报告，通达扩展数据可以独立显示在信息板上，也可以同步在通道内显示波形数据。

软件指标：

1.具有监听和记滴功能，记滴具有专用的分析计数软件。

2.单台设备之间可以任何组合并构成新的8~16通道记录仪，并拥有独立的8通道和16通道软件。软件可任意设定1~16个显示通道（并可以最多扩展到显示64个通道数据波形）。

3.每个通道均具备传感器自动识别功能，并显示在仪器面板液晶屏上，软件上同时识别并提示用户自动设置对应传感器参数。选择了对应的实验项目，软件会自动识别你需要的传感器类别，只需插上对应的传感器即可开始实验，无需再调节参数；并可根据用户需要自行无限扩展实验项目（自己定义参数）。具有灵活的量纲转换功能，由数据库对各类实验的零位、量纲转换比例、实验参数等各类参数进行存储，并灵活快捷的调用修改。

4.支持波形数据导出功能，可被Matlab，Spss，Sas等软件打开。可定制开放数据接口，对软件进行二次开发。用户可自己编写软件对实验波形数据进行采集，记录，分析。

5.支持外刺激捕捉模块、和血压血氧监测仪同步显示监测。微循环同步视频显示、记录；并可与视频视教系统配套使用。将生理信号和视频信号同步记录，并支持同步回放。

6.具有数据分析功能：积分、微分、频率直方图、序列/非序列密度直方图和二维和三维频谱分析等。

7.软件集成专用药理分析工具箱，集成多种药理分析工具，如：PA2的计算， 使用Bliss法完成的LD50计算，t检验计算.回归分析等。具备心电自动统计分析功能。具备心率变异性（HRV）分析功能。具备心肌细胞动作电位、LTP、脑电、细胞及神经放电的专用测量分析功能。具备心电、血压、心室内压、脉搏、呼吸等动态自动测量功能。作定量的呼吸流量测量及呼吸力学指标测定功能、并可做运动肺通气测量。

8.数据结果导出、导入、备份、保存功能和数据断电恢复功能。数据测量结果能够以数据浮动板或通道内显示方式显示。软件具备波形声音回放功能，将实验波形以音频的格式播放。（如减压神经放电，心音，耳蜗微音器电位等实验的声音还原）。

9.配套软件可自动在线更新软件；具备统计仪器使用次数和时间功能。自动在线收集用户反馈信息，并及时解决用户问题。软件可配套英文版软件，适用于对外教育。具备上下文帮助系统。

10.软件具备拆分示波功能（即左视功能），用于在记录过程中、可以随时观察已经记录的波形，并可对齐进行相关数据分析。

11.WINDOWS传统软件界面，软件兼容64位和32位所有操作系统。

12.可同时打开多个（无上限）软件窗口，同时打开，反演分析多个实验数据波形，并同时采样记录实验波形。

13.软件界面操作简便，控制面板可任意移动。隐藏。自动搜索计算机保存数据位置，显示文件列表，直接打开观察。

14.标准配置张力和压力传感器，均为定标型换能器，可直接定量使用。

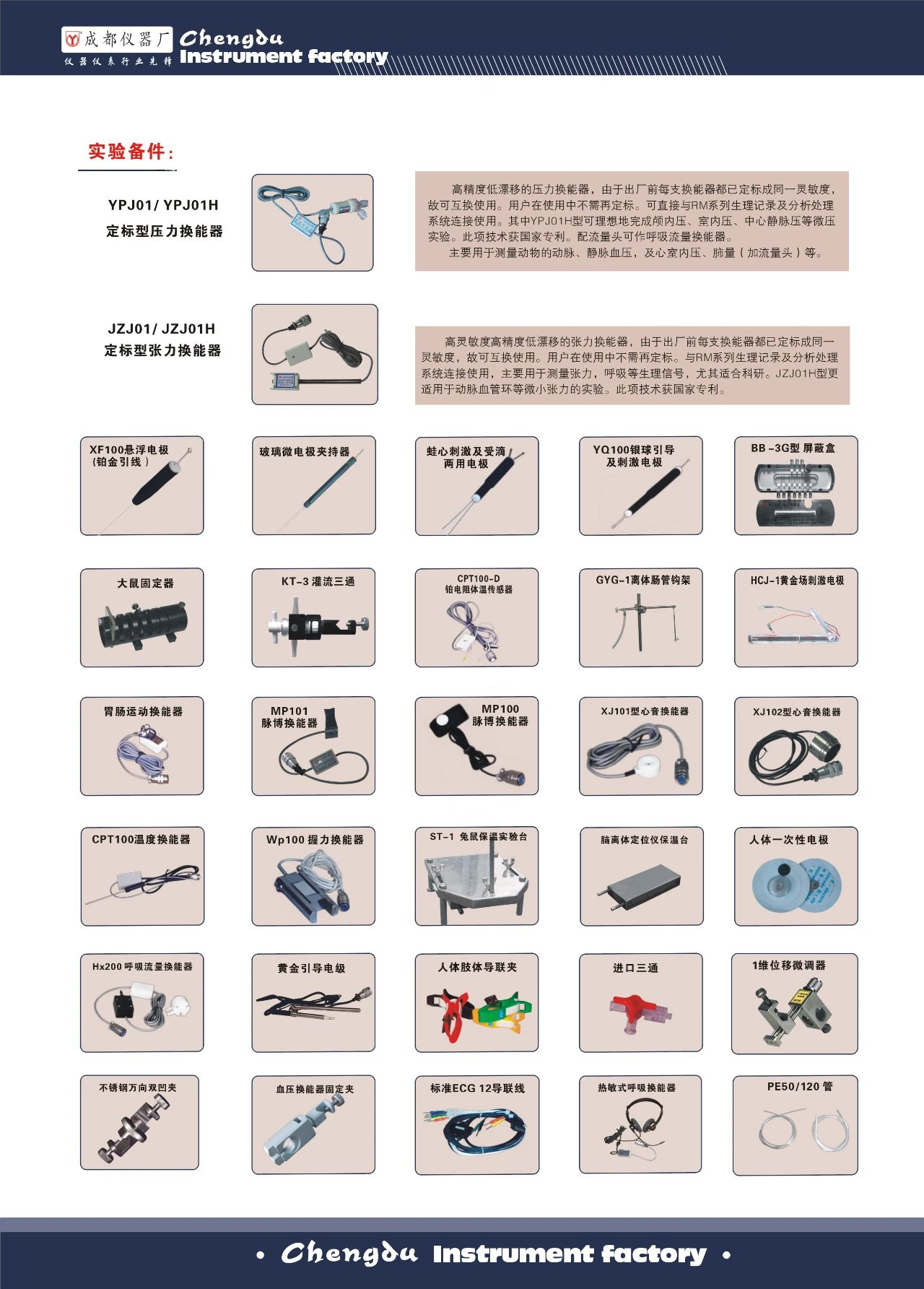

15.主要配件（可根据用户需求改变附加配置）：

1-主机一台；生物信号采集处理系统分析软件1套；

2-USB2.0信号线配件 1根；

3-屏蔽保护生物电信号输入线2根;刺激输出线1根;记滴输入线1根。

4-进口三通1个；静脉测压管1根；

5-血压传感器1个(-10~40kPa)定标型换能器

6-肌张力传感器1个（0~50g) 定标型换能器

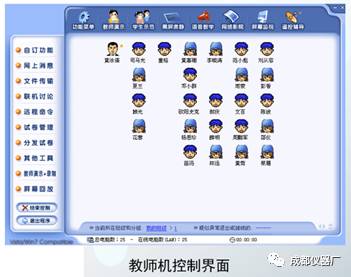

网络管理教学系统指标

多媒体信息的网络教学功能。集电脑教室的同步教学、控制、管理、音视频广播、网络考试等功能于一体，并能同时实现屏幕监视和远程控制等网络管理的目的。它专门针对电脑教学和培训网络开发，可以非常方便地完成电脑教学任务，包括屏幕教学演示与示范、屏幕监视、遥控辅导、黑屏肃静、屏幕录制、屏幕回放、VCD/MPEG/AVI/MP3/WAV/MOV/RM/RMVB等视频流的网络播放、网络考试和在线考试、试卷管理和共享、网上语音广播、两人对讲和多方讨论、语音监听、联机讨论、同步文件传输、提交作业、远程命令、电子教鞭、电子黑板与白板、电子抢答、电子点名、网上消息、电子举手、获取远端信息、获取学生机打开的程序和进程信息、学生上线情况即时监测、锁定学生机的键盘和鼠标、远程开关机和重启、学生机同步升级服务、计划任务、时间提醒、自定义功能面板、班级和学生管理等。
