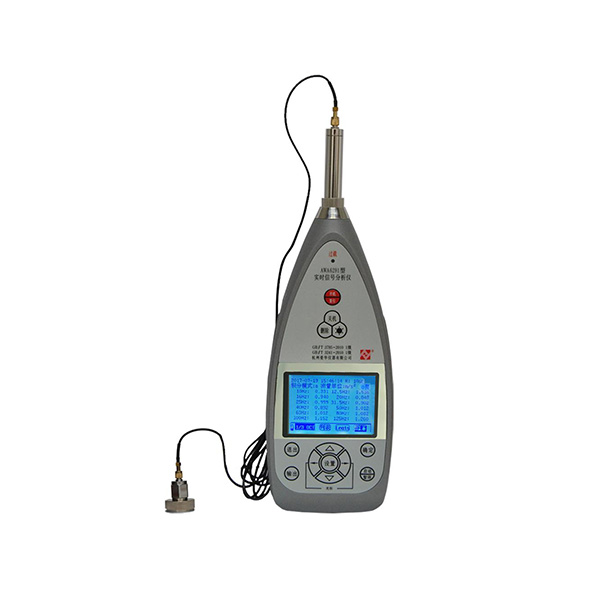

杭州爱华仪器 AWA6291型实时信号分析仪(机械振动)

售价¥ 降价通知

市场价¥29640
  • 累积评价0人评价

  • 累计销量 7件

  • 赠送积分22800

卖家:平台自营
商家名称    i实验室
在线客服      和我联系
客 服 QQ     QQ
客服邮件
iallab@126.com
客服电话
400-069-1717
所在地区:
上海市

扫一扫,手机访问微商城

推荐精品

最近上新

  • 商品名称:杭州爱华仪器 AWA6291型实时信号分析仪(机械振动)
  • 商品编号:LAB-0003-0004-HZAH
  • 品牌:杭州爱华仪器
  • 上架时间:2019-08-21
  • 商品毛重:400克
  • 库存: 300
  • 详细参数>>

产品概述

AWA6291型实时信号分析仪是一种数字信号处理技术的袖珍式实时分析仪,它可以对噪声、振动或其它电信号进行频谱及幅值分析。模块化设计,用户可选择不同软件,实现不同功能,得到不同的测量指标。该仪器可应用于工业企业、环境保护、劳动卫生、科研教学、计量检测等领域,完成机器设备噪声测量与分析、环境噪声测量、声功率级测量、建筑声学测量、以及机器振动的测量分析。

技术参数-基本


信号输入

插座:X9-6z,可选LEMO插座;输入阻抗:150kΩ//100pF;最大输入电压:10V(有效值)

频率范围

10Hz~20kHz(±0.2dB);1Hz~23kHz(±1.0dB)

量程增益

-10dB、0dB、10dB、20dB、30dB、40dB

自生噪声电压

小于4μV(1Hz~23kHz)

电压测量范围

15μV~10V (有效值)

信号输出

插座:Φ3.5立体声耳机插座;输出阻抗:1kΩ;最大输出信号电压:3.2V

级线性范围

大于90dB

A/D位数

24位

采样频率

48kHz

显示器

240×160点阵LCD,有EL背光

输出接口

RS232接口,可接微型打印机打印测量结果,也可接PC机送出测量结果和实时分析结果。USB接口,mini   B型,符合USB1.1,兼容USB2.0,可连至PC机

数据存贮

测量结果保存在48Mbit的FLASH中,也可将数据转存到U盘中

内部日历时钟

误差小于1分钟/月

工作电源

6节LR6碱性电池或可充电电池,也可使用8V外部电源

外形尺寸

210×90×38(mm)

质量

0.5kg

电磁兼容性

满足IEC 61672.1:2002标准中对X类声级计的要求

工作环境

工作温度:-10℃~+50℃;相对湿度:25%~90%; 大气压力:65kPa~108kPa

技术参数-噪声统计分析模块

主要功能

噪声统计分析、24小时自动监测和积分测量

主要测量指标

统计分析菜单:LAFp、LAFmax、LAF5、LAF10、LAF50、LAF90、LAF95、LAFmin、SD、LAeq1s、LAeq,T、LAE、LAFeqT。  24h   测量菜单:除了统计分析菜单所有的测量指标外,还有Ld、Ln、Ldn

显示分辨率

0.1dB

数据存贮

可存贮统计分析结果、24h测量结果、积分测量结果,最多12288组,也可将测量结果转存在U盘上

技术参数-噪声1/1 OCT分析模块

主要功能

噪声的实时倍频程频谱分析和积分测量

滤波器类型

并行(实时)倍频程数字滤波器

滤波器中心频率

16Hz~16kHz

滤波器符合标准

GB/T3241和IEC61260 1级

主要测量界面

列表界面、图形界面。可以同时显示11个中心频率的频带声压级以及A、C和Z计权声压级

主要测量指标

频带瞬时声压级(Lfmi)、频带1秒等效声级(Lfmeq,1s)、频带等效连续声级(Lfmeq,T)、1秒内最大计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq,1s)、等效连续计权声级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(Cpeak),测量经历时间(Tm)。(fm由中心频率决定,X为频率计权A、C、Z;Y为时间计权F、S、I)

实时分析速度

约47次/秒,同时完成所有中心频率及A计权,C计权,Z计权测量

记录功能

可按31ms、0.1s、0.5s、1s间隔记录倍频程频谱随时间的变化

 数据存贮

可存贮倍频程分析的瞬时值、1秒积分值、积分值、最大值、总值分析的积分测量结果,最多12288组,也可将测量结果转存在U盘上

技术参数-噪声1/3 OCT分析模块

主要功能

噪声的实时1/3倍频程频谱分析和积分测量

滤波器类型

并行(实时)1/3倍频程数字滤波器

滤波器中心频率

12.5 Hz~20 kHz

符合标准

GB/T3241和IEC61260 1级

主要测量界面

列表界面、图形界面,可以同时显示34个中心频率的频带声压级以及合成A、C和Z计权声压级

主要测量指标

频带瞬时声压级(Lfmi)、频带1秒等效声级(Lfmeq,1s)、频带等效连续声级(Lfmeq,T)、1秒内最大计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq,1s)、等效连续计权声级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(LCpeak),测量经历时间(Tm)(fm由中心频率决定,X为A、C、Z、W-U;Y为F、S、I)

记录功能

可按31ms、0.1s、0.5s、1s间隔记录1/3倍频程频谱随时间的变化

数据存贮

可存贮1/3倍频程分析的1秒积分值、积分值、总值分析的积分测量结果,最多12288组,也可将测量结果转存在U盘上

技术参数-噪声FFT分析模块

主要功能

噪声的实时FFT频谱分析

谱线数

512线,可看到200条谱线

采样频率

48kHz、24kHz、12kHz、6kHz、3kHz、1.5kHz

分析频率上限

18.75kHz、9375Hz、4687Hz、2344Hz、1172Hz、586Hz

带宽

93.75Hz、46.875Hz、23.438Hz、11.74Hz、5.8594Hz、2.9297Hz

重叠率

0 %、50 %、75 %、87.5 %、93.75%、97%

平均方式

指数平均F(时间常数125ms)和S(时间常数为1s),及线性平均

主要测量指标

每根谱线下的F计权瞬时值、S计权瞬时值、1秒等效声级、等效连续声级;1秒内最大计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq,1s)、等效连效计权声级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(Cpeak),测量经历时间(Tm)

数据存贮

可存贮FFT分析的F时间计权瞬时值、S时间计权瞬时值、1秒积分值、积分值;总值分析的瞬间值、积分测量结果,最多12288组,也可将测量结果转存到U盘上

技术参数-振动1/3 OCT分析模块

主要功能

振动的实时1/3倍频程频谱分析、积分测量。

积分器

并行(同时)一次及二次积分。频谱分析界面下由频谱合成;总值分析界面下由数字滤波实现

检波特性

并行(同时)有效值、峰值、峰-峰值

有效值特性

快、慢指数平均,1秒线性平均。快档时间常数1秒,慢档时间常数8秒

滤波器类型

并行(实时)1/3倍频程,G=2,数字滤波器。

滤波器中心频率

10Hz、12.5Hz、16Hz、20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz、12.5kHz、16kHz、20kHz

符合标准

IEC 61260:1995 Class1

主要菜单

1/3 OCT分析,总值分析、参数设置、数据管理、校准五个子菜单

主要测量指标

主要测量指标:频带1秒线性平均值(afmeq,1s、vfmeq,1s、sfmeq,1s)、频带线性平均值(afmeq,T、vfmeq,T、sfmeq,T)、加速度、速度、位移的有效值、峰值、峰峰值,测量经历时间(Tm)

积分时间

1秒到24小时可分档设定或任意设定

数据存贮

可存贮1/3倍频程分析的1秒线性平均值、线性平均积分值、总值分析的积分测量结果,最多12288组,也可将测量结果转存在U盘上

测量范围(15.92Hz为参考频率,配2pC/m/s2的加度速计)

加速度:0.05m/s2~5000m/s2

速度:0.5mm/s~50000mm/s

位移:0.005mm~500mm

频率范围

加速度(低频段):2 Hz~20 kHz      加速度(高频段):10 Hz~20   kHz

速度(低频段):2 Hz~1.5 kHz       速度(高频段):10 Hz~1.5 kHz

位移(低频段):2 Hz~200 Hz        位移(高频段):10 Hz~200   Hz

基本测量误差

5%(15.92 Hz为参考频率)

技术参数-振动FFT分析模块

主要功能

振动的实时FFT频谱分析、积分测量

积分器

总值分析界面下由数字滤波实现并行(同时)加速度、速度、位移

检波特性

并行(同时)有效值、峰值、峰-峰值

有效值特性

快、慢指数平均,1秒线性平均。快档时间常数1秒,慢档时间常数8秒

FFT分析线数

512线,可看到200条谱线

采样频率

48kHz、24kHz、12kHz、6kHz、3kHz、1.5kHz

分析频率上限

18.75kHz、9375Hz、4687Hz、2344Hz、1172Hz、586Hz

每线带宽

93.75Hz、46.875Hz、23.438Hz、11.74Hz、5.8594Hz、2.9297Hz

重叠率

0%、50%、75%、87.5%、93.75%、97%

FFT结果平均方式

指数、线性。指数时间常数分F和S两档,F档时间常数为125ms,S档时间常数为1000ms

级线性范围

90dB以上

数据存贮

可存贮FFT分析的快时间计权瞬时值、慢时间计权瞬时值、1秒积分值、积分值;总值分析的瞬间值、积分测量结果,最多12288组,也可将测量结果转存到U盘上

测量范围(15.92Hz为参考频率,配2pC/m/s2的加度速计)

加速度:0.05m/s2~5000m/s2

速度:0.5mm/s~50000mm/s

位移:0.005mm~500mm

频率范围

加速度(低频段):2 Hz~20 kHz      加速度(高频段):10 Hz~20   kHz

速度(低频段):2 Hz~1.5 kHz       速度(高频段):10 Hz~1.5 kHz

位移(低频段):2 Hz~200 Hz        位移(高频段):10 Hz~200   Hz

基本测量误差

5%(15.92 Hz为参考频率)

功能选配

配置

配置名称

主机(必配)

AWA6291主机1套(不含传声器、前置级和授权软件)

噪声测量选配

AWA14423测试传声器(含AWA14601前置级+AWA8710-S80风球)

统计分析软件(S6291-00101)

1/1 OCT分析软件(S6291-00202)

1/3 OCT分析软件(S6291-00303)

FFT分析软件(S6291-00404)

混响时间测量软件(S6291-00508)(必须先配噪声1/1   OCT和1/3 OCT)

机械振动测量选配

AWA84106传感器(含AWA14605前置电荷放大器+1.2米传感器电缆LZ5-LZ5连接线+磁吸座)

振动1/3 OCT分析软件(S6291-02305)

振动FFT分析软件(S6291-02406)

振动1/3   OCT分析软件(S6291-02305)+振动FFT分析软件(S6291-02406)

        打印机选配

AWA40-S型微型打印机
