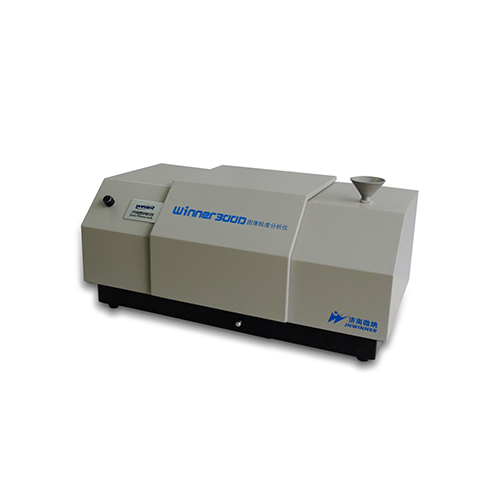

Winner300D 干法动态颗粒图像仪

产品概述

Winner300D 干法动态颗粒图像仪，可对20——3000微米范围内的干粉样品进行粒度与形貌的分析，本设备执行ISO/DIS-13322-2国际标准。

性能特点

颗粒形貌的分析：对于球形度、圆形度、磨圆度、长径比、球度等行业专用的颗粒形貌参数的分析是其他颗粒测试设备所不具备的。值得一提的是，本产品软件中新增了对于颗粒圆形度（磨圆度）的计算模块，对颗粒圆形度的分析符合美国石油天然气标准：API_RP58。并且适合应用此图版的地质、磨料、石油天然气等行业规范，对于以上行业具有重要意义。

分析海量颗粒，数据代表性强：相比于静态图像仪的静态制样方式，WINNER300D可以测量海量颗粒数据，对于颗粒数据的代表性具有重要意义。

两种动态测试方法：

1. 离线测试（将离线样品加入料槽，2分钟即可获得测试数据）

2. 在线测试（通过加装在线取样装置，可实现在线测试，获得不同取样时间段样品的状态变化情况）

清晰度更高：大景深远心光路与约束式平面取样窗的配合，有效提高颗粒样品照片的清晰程度。

产品参数

光学组件

1. 光路：自主设计远心光路系统

2. 场镜：带抗畸变场镜以减轻边缘畸变并加大景深

3. 测试范围：10微米——3000微米

4. 光学照明：工业高亮度LED面式照明器

图像设备

1. 成像元件：1/3英寸 CCD芯片

2. 最高分辨率：3000×2000

3. 帧率：500fps

4. 曝光时间：5微秒

软件功能

1. 任务管理机制：按照任务进行管理，保证资料管理井井有条。

2. 视像采集：随时进行视频和图片的采集，保留需要的视像资料。

3. 比例尺标定：通过比例尺标定操作，可与实际尺寸建立关联，从而直接在图像上获得实际尺寸数值。

4. 图片批处理模式：采用此模式，可边采集边处理，不受内存限制，通过处理海量图片获得更加准确的数据。

5. 颗粒自动处理工具集：自动消除颗粒粘连、自动消除杂点、自动消除边界不完整颗粒、自动填补颗粒的空心区域、自动平滑颗粒边缘等12项自动处理工具

6. 动态处理模式：选择此模式，适用于处理动态流动的样品。

7. 报告输出：可选择报告输出样式和数据种类，也可根据自己的需要定制报告模式。

输出参数

1. 单个颗粒数据：面积等效直径、周长等效直径、马丁径、周长、投影面积、颗粒长、颗粒宽、表面积估算值、体积估算值、X切线、Y切线、切线径、球型度长径比

2. 统计平均径：Xnl、Xns、Xnv、Xls、Xlv、Xsv等常用统计平均径

3. 粒径分布：颗粒粒径的分布图表

4. 球形度分布：颗粒球形度分布的图表

5. 长径比分布：颗粒长径比分布的图表。

6. 圆度分布：颗粒圆度（磨圆度）分布的图表

7. 分布类型：按数量分布、按体积分布、按面积分布、按长度分布等

8. 等效直径类型：面积等效粒径、周长等效粒径、马丁径、针状颗粒等效粒径

9. 个数统计：如测试的样品为颗粒样品，可获得样品中颗粒的数量

10. 自定义表头：自定义表头显示的LOGO以及测试人员等报告信息

11. 原始图片/缩略图：可以将带有测量数据信息的图片保存，便于发表论文等。

备选配件

1. 全自动进样装置
